Высоковакуумная камера REOCAM TCV-64-Pt-ECO-S: возможности для испытаний изделий в условиях глубокого вакуума

При разработке и производстве современной электронной аппаратуры, датчиков, приборов, материалов и изделий специального назначения всё более востребованными становятся испытания в условиях, максимально приближенных к реальным условиям эксплуатации.

Для решения подобных задач РЕОМ использует высоковакуумную камеру REOCAM TCV-64-Pt-ECO-S, предназначенную для проведения температурно-вакуумных испытаний различных изделий.

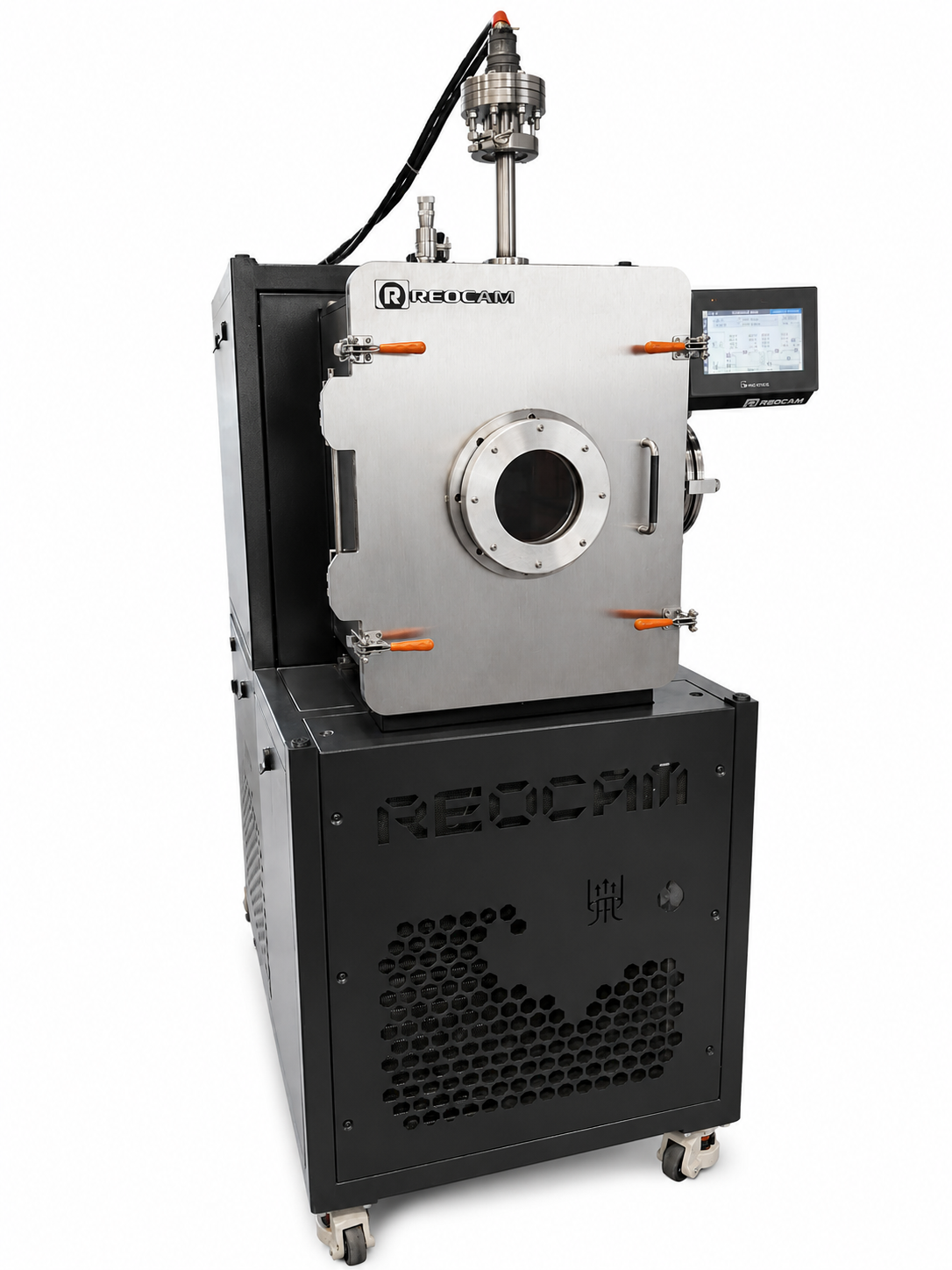

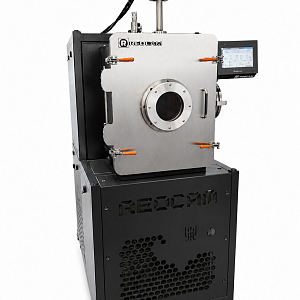

REOCAM TCV-64-Pt-ECO-S

Камера REOCAM TCV-64-Pt-ECO-S представляет собой современный испытательный комплекс с рабочим объемом 64 литра, позволяющий воспроизводить воздействие глубокого вакуума и экстремальных температур в одном испытательном цикле. Такое сочетание делает оборудование эффективным инструментом для проверки работоспособности и надежности продукции на этапах разработки, квалификации и серийного производства.

Одной из ключевых особенностей испытательной камеры является возможность создания остаточного давления до 1*10⁻⁶ мм рт. ст., что соответствует условиям глубокого вакуума.

Одновременно с этим оборудование обеспечивает изменение температуры испытуемого объекта в диапазоне от –70 °С до +120 °С. Благодаря этому можно моделировать широкий спектр эксплуатационных воздействий, характерных для авиационной, космической, научной и специальной техники.

Рабочий объем вакуумной камеры имеет внутренние размеры 400×400×400 мм, что позволяет проводить испытания достаточно широкого круга изделий:

• электронных блоков,
• датчиков,
• приборов,
• модулей управления,
• опытных образцов оборудования и отдельных конструктивных узлов.

Максимальная масса объекта испытаний составляет 20 кг.

Особое внимание при проектировании камеры было уделено обеспечению точности и воспроизводимости испытаний. Отклонение температуры от заданного значения не превышает ±2 °С, а амплитуда колебаний температуры в установившемся режиме составляет не более ±1 °С.

Такие характеристики позволяют получать достоверные результаты и обеспечивать корректное сравнение данных между различными испытательными циклами.

Испытуемое изделие размещается на термостоле из меди, обладающем высокой теплопроводностью и обеспечивающем эффективную передачу тепла или холода объекту испытаний. Нагрев осуществляется встроенными электрическими нагревателями, а охлаждение — каскадной холодильной машиной. Такая схема обеспечивает стабильную работу оборудования во всём рабочем диапазоне температур.

Для многих устройств важна возможность контроля работы изделия непосредственно во время испытаний. Конструкция REOCAM TCV-64-Pt-ECO-S предусматривает наличие технологических портов для подключения внешней аппаратуры, а также смотрового иллюминатора, позволяющего осуществлять визуальное наблюдение за объектом в процессе испытаний. Это особенно актуально при отработке новых изделий и проведении исследовательских работ.

Камера оснащена современными средствами удаленного взаимодействия и передачи данных. Поддерживаются интерфейсы Ethernet и Wi-Fi, а также протоколы Modbus TCP, VNC и FTP. Благодаря этому специалисты могут осуществлять контроль параметров испытаний, регистрировать результаты и интегрировать оборудование в существующую испытательную инфраструктуру предприятия.

Высоковакуумная камера REOCAM TCV-64-Pt-ECO-S может применяться для решения широкого круга задач — от научно-исследовательских и опытно-конструкторских работ до испытаний продукции ответственного и специального назначения.

Возможность одновременного воздействия вакуума и температуры позволяет выявлять потенциальные проблемы изделия на ранних этапах разработки, подтверждать соответствие требованиям технической документации и снижать риски возникновения отказов в процессе эксплуатации.

Компания «РЕОМ» осуществляет проведение аттестационных испытаний испытательного оборудования, применяемого при оценке соответствия оборонной продукции и проводит следующие виды аттестаций климатических испытательных камер:

• первичная аттестация,
• периодическая аттестация,
• повторная аттестация.
